Product Description

Gru cingolata SAMWAY SCC8100

• Motore: Cummins QSC 8.3, 245 CV @ 2000 giri/min

• Impianto idraulico: Rexroth pompe e motori di trazione

• LMI SAMWAY-progettato con schermo di grandi dimensioni

• Cingoli allargabili

• Due configurazioni disponibili: Main Boom e Jib fisso

• Main boom disponibile nella costruzione tubolare e angolo

CARATTERISTICHE PRINCIPALI

Massima capacità @ Radius	110 U.S. T @ 12.5 ft
Braccio principale	3,6 & 9 Meter Sections 42 ft 8 in. – 219 ft 10 in.
Altezza max punta (H braccio principale)	223 ft
Lunghezza del braccio fisso	29 ft 6 in. – 59 ft 1 in.
Argano principale - linea stimata tiro	20,944 lb
Fune diametro	24 mm
Peso Macchina base (senza traccia fotogrammi & con Boom Butt)	99,206 lb
Contrappeso totale (serie 2)	82,450 lb
Lunghezza Macchina base - trasporto (con telai pista & Boom Butt)	43 ft 4 in.
Altezza Macchina base - trasporto (con telai pista & Boom Butt)	11 ft 5 in.
Larghezza Macchina base - trasporto (con telai pista & Boom Butt)	11 ft 4 in.
Raggio di rotazione posteriore	16 ft 5 in

DIMENSIONI DI TRASPORTO

	MACCHINA BASE (con telaio da pista)
	Lunghezza	43'4"
	Larghezza	11'4"
	Altezza	11'5"
	Peso	99206 lb

	MACCHINA BASE (senza telaio da pista)
	Lunghezza	26'2"
	Larghezza	11'
	Altezza	10'
	Peso	55115 lb

	TELAIO DA PISTA
	Lunghezza	20'8"
	Larghezza	3'7"
	Altezza	3'11"
	Peso	20944 lb

	BRACCIO BASE
	Lunghezza	22'1"
	Larghezza	5'3"
	Altezza	7'2"
	Peso braccio tubolare	3726 lb
	Braccio tubolare peso w / terzo tamburo	7523 lb
	Peso angolo Boom	3748 lb

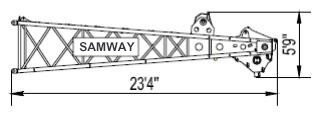

	PUNTA DEL BRACCIO
	Lunghezza	23'4"
	Larghezza	5'3"
	Altezza	5'9"
	Peso braccio tubolare	3241 lb
	Peso angolo Boom	3190 lb

	BOOM di inserire 9'10 "(3M)
	Lunghezza	10'4"
	Larghezza	5'6"
	Altezza	5'5"
	Peso braccio tubolare	1014 lb
	Peso angolo Boom	1378 lb

	Inserisci BOOM 19'8 "(6m)
	Lunghezza	20'2"
	Larghezza	5'3"
	Altezza	5'5"
	Peso braccio tubolare	1631 lb
	Peso angolo Boom	2173 lb

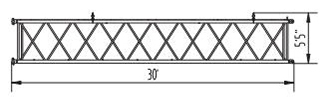

	BOOM inserto n ° 1 di 29'6 "(9m)
	Lunghezza	30'
	Larghezza	5'3"
	Altezza	5'5"
	Peso braccio tubolare	2072 lb
	Peso angolo Boom	3057 lb

	BOOM inserto n ° 2 di 29'6 "(9m)
	Lunghezza	30'
	Larghezza	5'3"
	Altezza	5'5"
	Peso braccio tubolare	2072 lb
	* Non disponibile in angolo Boom

	Suggerimento di JIB fisso 14'9 "(4,5 m)
	Lunghezza	16'
	Larghezza	2'10"
	Altezza	2'6"
	Peso	728 lb

	BASE fissa di JIB 14'9 "(4,5 m)
	Lunghezza	15'6"
	Larghezza	2'11"
	Altezza	2'6"
	Peso	661 lb

	INSERTO di JIB fisso 14'9 "(4,5 m)
	Lunghezza	15'
	Larghezza	2'10"
	Altezza	2'6"
	Peso	507 lb

	PUNTO DI BRACCIO SUPERIORE
	Lunghezza	6'2"
	Larghezza	2'5"
	Altezza	2'1"
	Peso braccio tubolare	375 lb
	Peso angolo Boom	375 lb

	CRAWLER LATO CONTRAPPESO
	Lunghezza	12'5"
	Larghezza	1'3"
	Altezza	2'5"
	Peso	11023 lb

	ACCASTELLAMENTI CONTRAPPESO VASSOIO
	Lunghezza	14'1"
	Larghezza	5'3"
	Altezza	2'
	Peso	22046 lb

	BLOCCO DI CONTRAPPESO
	Lunghezza	4'6"
	Larghezza	3'7"
	Altezza	2'7"
	Peso	6393 lb

	Gancio blocco 110 USt (100 Mt)
	Lunghezza	7'4"
	Larghezza	2'11"
	Altezza	2'9"
	Peso	5357 lb

	Gancio blocco 88 USt (80 Mt)
	Lunghezza	6'10"
	Larghezza	2'9"
	Altezza	2'6"
	Peso	3197 lb

	Gancio blocco 55 USt (50 Mt)
	Lunghezza	6'6"
	Larghezza	2'9"
	Altezza	1'7"
	Peso	2205 lb

	Gancio blocco 27,5 USt (25 Mt)
	Lunghezza	5'10"
	Larghezza	2'11"
	Altezza	1'2"
	Peso	1235 lb

	GANCIO a sfera 10 USt (9 Mt)
	Lunghezza	3'1"
	Larghezza	1'2"
	Altezza	1'2"
	Peso	750 lb
NOTE: 1. le dimensioni di trasporto delle parti contrassegnate su diagrammi schematici, ma non disegnato scala; le dimensioni indicate sono escluse pacchetto i valoridi progetto. 2. il peso è il valore di progetto e ci può essere differenza a causa dell'errore di produzione.
